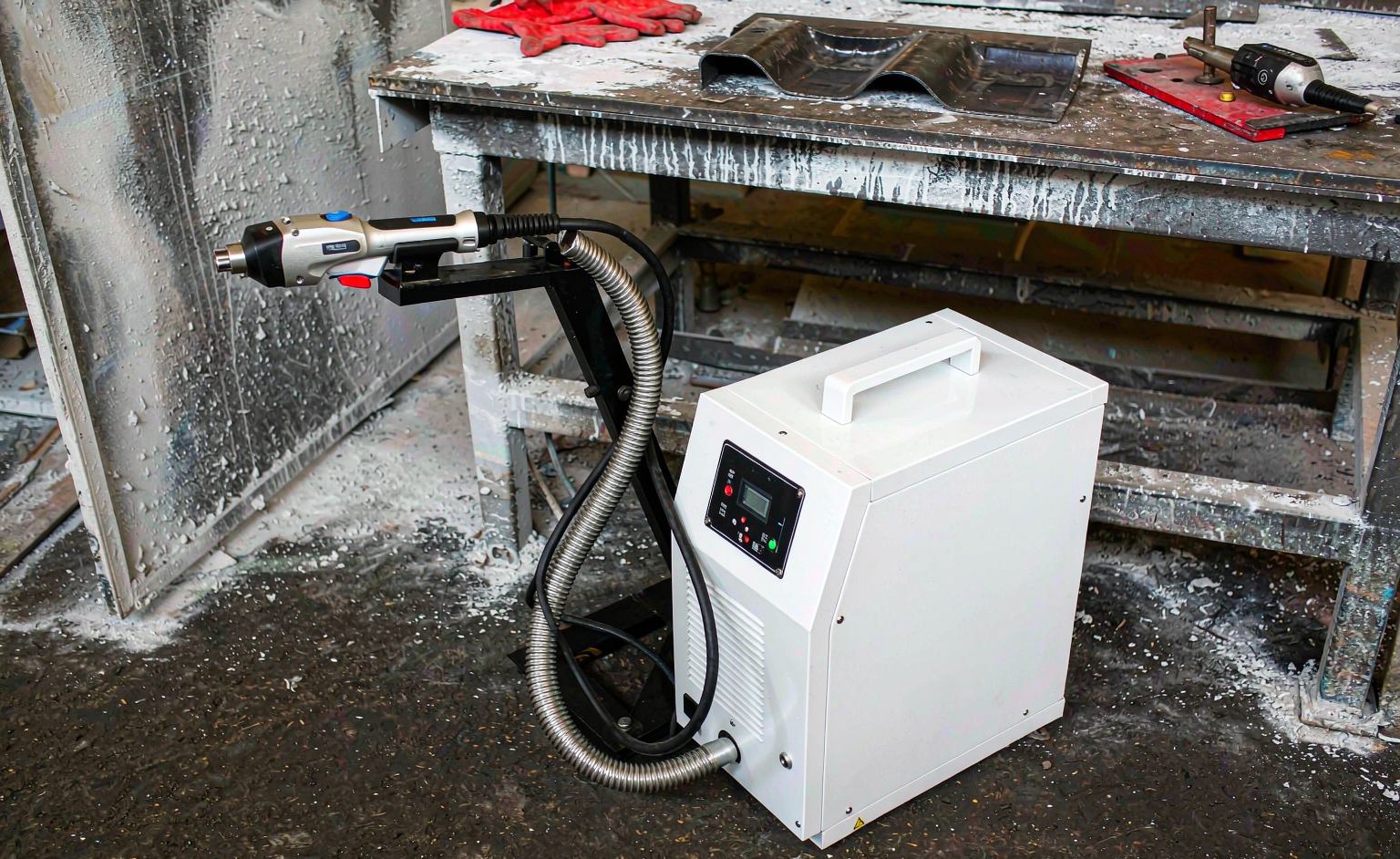

Enfriamiento del soldador portátil de láser de fibra: Selección y mantenimiento del enfriador de agua
Una soldadora láser de fibra portátil convierte aproximadamente el treinta por ciento de su potencia de pared en el haz; el restante setenta por ciento se convierte en calor que el refrigerador debe eliminar continuamente. Por lo tanto, el enfriamiento no es una decisión de accesorio: los refrigeradores subdimensionados o mal mantenidos son la principal causa de deriva de potencia, contaminación de la lente y paradas de verano en las unidades portátiles. Esta guía cubre la selección del refrigerador, el programa de mantenimiento que previene la deriva y los modos de fallo para los que los compradores deben planificar.
Selección del refrigerador: Dimensionamiento según la fuente, no la pistola
| Parámetro | Lo que decide | Regla de selección |
|---|---|---|
| Capacidad de enfriamiento (kW) | Si la fuente mantiene la potencia a temperatura ambiente | Dimensionar según la carga térmica de la fuente + 25% de margen |
| Caudal y presión | Cobertura de los canales de enfriamiento dentro de la fuente | Coincidir exactamente con la especificación del fabricante de la fuente |
| Estabilidad de temperatura (±°C) | Estabilidad de longitud de onda, consistencia de potencia | ±1°C o mejor para fuentes de soldadura |
| Refrigerante y rango de ambiente | Tolerancia a las condiciones del emplazamiento | Comparar el ambiente de verano con la curva del refrigerador |
La fila del ambiente es el asesino del verano: un refrigerador calibrado para un ambiente de 25°C pierde capacidad linealmente a medida que sube la temperatura del taller, y una soldadora portátil que funciona en marzo sufrirá deriva en julio si la curva del refrigerador nunca se verificó contra las condiciones del emplazamiento.
Calidad del agua: El mantenimiento que previene el 90% de los fallos
Los circuitos de enfriamiento de las soldadoras láser portátiles fallan por el agua, no por la refrigeración. Solo agua destilada o deionizada; el agua de la llave incrusta los canales internos de la fuente en cuestión de meses; y el circuito requiere atención programada: sustitución del refrigerante según el intervalo del fabricante de la fuente (típicamente cada 6-12 meses), inspección del filtro mensual y verificación mensual de las lecturas de caudal contra la línea base registrada en la puesta en marcha. Una disminución del caudal es la advertencia más temprana de incrustación de canales, y aparece meses antes de cualquier alarma de potencia.
Modos de fallo para los que los compradores deben planificar
| Fallo | Síntoma temprano | Prevención |
|---|---|---|
| Incrustación de canales | Disminución del caudal, deriva de potencia en verano | Solo agua deionizada, sustitución programada |
| Condensación | Agua sobre la óptica en clima húmedo | Punto de ajuste del refrigerador por encima del punto de rocío |
| Desgaste de la bomba | Fluctuación de presión, fallos intermitentes | Inspección anual de la bomba |
| Algas en el depósito | Crecimiento visible, obstrucción del filtro | Aditivo algicida, depósito sellado |
La fila de la condensación es importante en climas húmedos: ajustar el refrigerador por debajo del punto de rocío del taller convierte cada línea de metal en un condensador, y el agua que se forma migra hacia la óptica. La solución es un cálculo del punto de ajuste, no una llamada de servicio. Las consideraciones de enfriamiento del lado de la integración para las células robotizadas donde el refrigerador también sirve a ópticas en movimiento siguen el marco de nuestra guía de integración de robots de soldadura láser FANUC, y la propia selección de la fuente en la descripción general del robot de soldadura láser.
Preguntas frecuentes
¿Puede funcionar una soldadora láser de fibra portátil con agua de la llave? Nunca; los minerales disueltos incrustan los canales de enfriamiento internos de la fuente en cuestión de meses, y la incrustación no es reparable en campo.
¿Cada cuánto tiempo se debe sustituir el agua del refrigerador? Cada 6-12 meses según el intervalo del fabricante de la fuente, con controles mensales del caudal de flujo contra la línea base de puesta en servicio en el intervalo.
¿Por qué pierde potencia mi soldadora portátil en verano? Casi siempre es la capacidad del enfriador en ambientes cálidos: verifique la curva de capacidad del enfriador frente a la temperatura de julio de su taller antes de culpar a la fuente.
