Охлаждение портативного сварочного аппарата с волоконным лазером и холодильный контур
Ручные волоконно-лазерные сварочные аппараты оцениваются по мощности, весу и качеству пятна луча. То, что определяет способность аппарата продолжать работу через год, — это контур охлаждения. Описано, какую функцию выполняет этот контур, каковы четыре способа его отказа и график проверок, позволяющий выявить каждый отказ до того, как он приведёт к повреждению сварочной головки.
Почему ручному сварочному аппарату необходимо охлаждение
Волоконный лазер преобразует электрическую мощность в лазерный луч с существенной эффективностью, но выделенное тепловыделение должно куда-то деваться. В ручном пистолете это тепло концентрируется в малом объёме оборудования, удерживаемого в руке оператора, что делает пассивное охлаение невозможным. Закрытый жидкостный контур отводит тепло к хладогенератору, расположенному за пределами зоны работ.
Практическое последствие состоит в том, что контур охлаждения является системой, подверженной износу, с определённым сроком службы. Насосы, шланги и охлаждающая жидкость деградируют, а лазер оснащен блокировкой, которая останавливает его при отказе охлаждения, что защищает оборудование, но прекращает производство. Цель технического обслуживания — выявить деградацию до срабатывания блокировки.

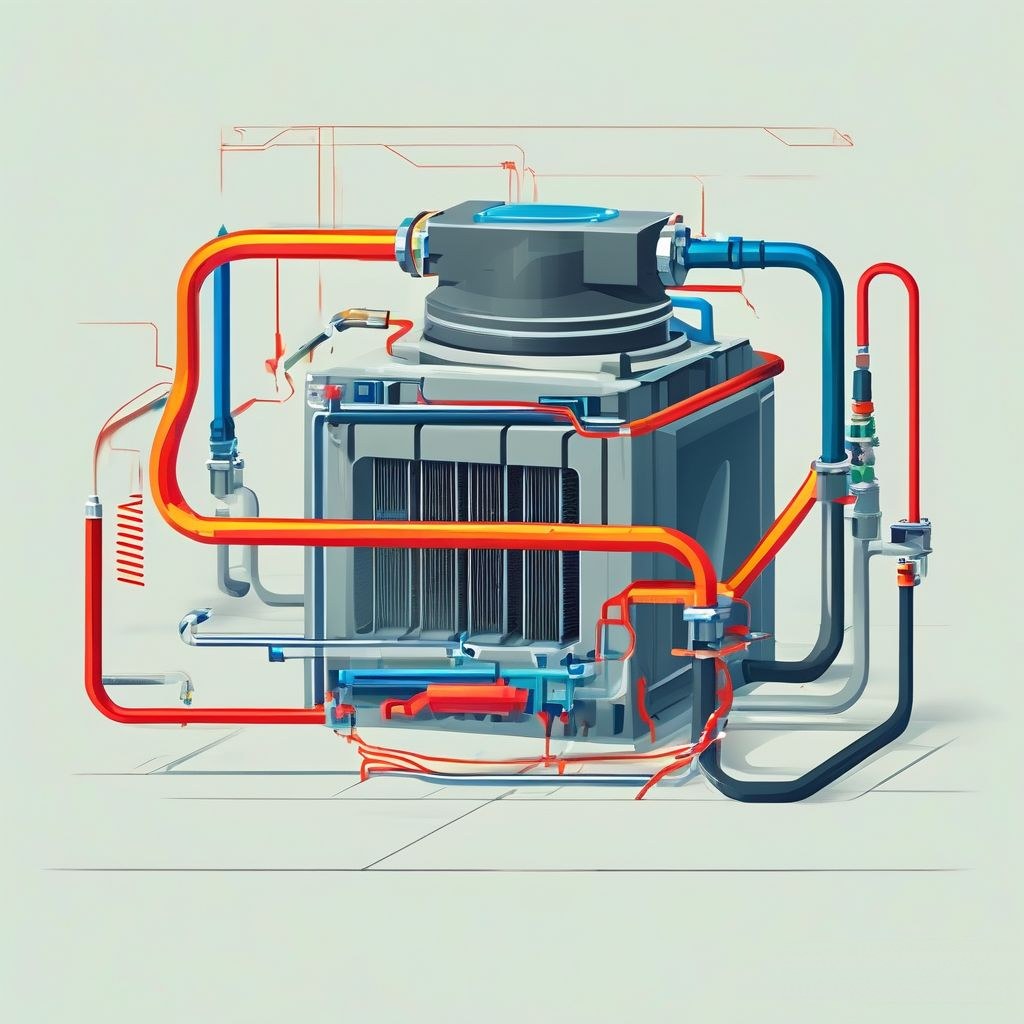

Контур покомпонентно
| Компонент | Что он делает | Типичный отказ |
|---|---|---|
| Хладогенератор / холодильный блок | Отводит тепло от воды в контуре | Потеря мощности по мере загрязнения конденсатора |
| Насос | Циркулирует охлаждающую жидкость через пистолет и оптику | Износ подшипников, затем потеря потока |
| Шланги и фитинги | Подаёт охлаждающую жидкость в пистолет и обратно | Перекруты, подтекания в соединениях, внутреннее налётовое загрязнение |
| Охлаждающая жидкость | Переносит тепло и защищает от коррозии и замерзания | Загрязнение и биологический рост |
| Датчики потока и температуры | Блокируют лазер при отказе охлаждения | Дрейф показаний, ложные срабатывания |
Оптика — причина существования контура. КПД волоконного лазера не равен 100%, и тепловыделение, не выходящее в виде луча, должно выходить в виде тепла в оборудовании. Если охлаждающая жидкость не способна отвести это тепло, первыми страдают качество луча, а затем — сама оптика.
Четыре режима отказа
Потеря потока
Обычно проблема в насосе, иногда в перекрученном шланге или засорённом фильтре. Характерный признак — лазер, срабатывающий при длительной сварке, но нормально работающий при кратковременных импульсах, поскольку контура с трудом хватает на поддержание в перерывах между импульсами и не хватает в момент их действия.
Загрязнение
Охлаждающая жидкость, слишком долго находившаяся в контуре, развивает биоплёнку и накапливает частицы. Симптомы проявляются постепенно: растущая нагрузка на насос, снижение потока и хладогенератор, работающий непрерывно, но не поддерживающий температуру. Это самый часто принимаемый за отказ хладогенератора режим отказа.
Дрейф температуры
Хладогенератор поддерживает температуру, но уставшая точка незаметно сместилась, либо датчик дрейфует. Этот режим опасен тем, что ничего не срабатывает. Качество луча медленно ухудшается, качество сварных швов медленно падает, а причина остаётся невидимой, пока кто-то не проведёт измерение.
Загрязнение конденсатора
Пыль на лопатках конденсатора снижает теплоотдачу. В цеховых условиях это наиболее предсказуемый отказ: он определяется количеством пыли в воздухе и временем и устраняется очисткой, а не заменой детали.
График проверок
| Интервал | Проверка | Критерий приёмки |
|---|---|---|
| Ежедневно / до смены | Уровень и прозрачность охлаждающей жидкости | Уровень в допуске, жидкость прозрачна |
| Еженедельно | Показания потока и шум насоса | Поток в пределах нормы, новые шумы отсутствуют |
| Ежемесячно | Лепестки конденсатора и температура окружающей среды | Лепестки чистые, температура окружающей среды в пределах допустимой |
| Ежеквартально | Состояние хладагента, осмотр шлангов, проверка соединений | Без потемнений, без подтеканий |
| Ежеквартально | Замена хладагента, проверка калибровки датчиков | Задокументировано, согласно руководству |
Наиболее ценная привычка в этом списке — записывать показания потока. Тенденция поможет обнаружить неисправность насоса за несколько недель до срабатывания блокировки.
Что подключать
Если сварщик сообщает об этом — фиксируйте это. Стратегически значимы три канала: температура подачи хладагента, расход и состояние чиллера. Когда эти три параметра фиксируются одновременно, каждый из перечисленных выше режимов отказа имеет уникальный характер, и разговор о техническом обслуживании превращается в разговор о данных.
Охлаждение — это также та область, где ручные и стационарные установки расходятся. Наш ручной против роботизированной лазерной сварки сравнение описывает, как изменяется контур при монтаже горелки, а руководство по технике безопасности при лазерной сварке рассматривает аспекты блокировок и средств индивидуальной защиты в рамках той же системы.
Часто задаваемые вопросы
Какой хладагент следует использовать?
Тот, который указан производителем — обычно это конкретный хладагент или определённая смесь воды с добавками. Использование водопроводной воды или автомобильного антифриза является самой распространённой причиной сокращения срока службы насоса.
Почему мой сварочный аппарат отключается при длительной сварке, но не при кратковременной?
Почти всегда это потеря потока. Контур справляется между импульсами, но не способен выдерживать тепловую нагрузку во время длительной сварки. Сначала проверьте поток, затем насос, а затем чиллер.
Как часто следует менять хладагент?
Следуйте инструкциям в руководстве, но как начальная точка отсчёта обычно год — и чаще в условиях пыльной или высокотемпературной среды. Фиксируйте дату замены, чтобы следующий раз не приходилось гадать.
Можно ли работать с ручным сварочным аппаратом без чиллера?
Нет. Охлаждающий контур является системой блокировок безопасности, а не аксессуаром. Работа без него угрожает оптической системе и лишает оборудование защиты.
