Системы сварки коллаборативными роботами: Когда коллаборативные роботы превосходят промышленные манипуляторы
Системы сварки с коботами — коллаборативные роботизированные манипуляторы, несущие сварочную горелку, — стали самым быстрорастущим сегментом автоматизации сварки, а маркетинг вокруг них suggests, что они подходят всем. Это не так. Коботы жертвуют скоростью и грузоподъёмностью ради простоты, гибкости безопасности и цены, и ключевой вопрос — ценит ли ваш объём работы то, на что они отказываются, менее, чем то, что они предоставляют. Это руководство честно очерчивает эту границу.
Что реально дают “коллаборативные” возможности
Определяющей особенностью кобота является разрешение на работу рядом с людьми: шарниры с ограничением усилия и округлённая геометрия позволяют ему работать в зоне без оград в соответствии с применимыми стандартами безопасности, при условии проведения надлежащей оценки рисков применения. Это меняет экономику для небольших мастерских: сварочный ячейка с коботом занимает угол, где промышленной ячейке потребовались бы ограждения, полы и фундаменты. Это меняет и модель эксплуатации — ручное программирование означает, что сварщик, а не робототехник, прокладывает путь, перетаскивая горелку вдоль шва, а кобот его записывает. Мастерские, у которых узким местом является сварочный труд, а не производительность, обнаруживают, что эта модель им подходит: сварщик становится программистом в понедельник и супервизором во вторник.
Где коботы выигрывают — и где проигрывают
| Условие | Вердикт по коботу | Почему |
|---|---|---|
| Короткие серии, частая переналадка | Уверенная победа | Ручное обучение за минуты, без очереди за программистом |
| Небольшая мастерская, нет штатных робототехников | Уверенная победа | Эксплуатация вписывается в навыки существующих сварщиков |
| Крупносерийное производство, детали с длинным временем дуги | Промышленные выигрывают | Скорость кобота оставляет 20–40% времени цикла на столе |
| Тяжёлые детали, длинные вылет горелки | Промышленные выигрывают | Ограничения по грузоподъёмности и вылету становятся сдерживающим фактором |
Строка со скоростью — это честный заголовок: коботы работают медленнее по конструкции — их шарниры с ограничением усилия жертвуют скоростью ради безопасности — и на деталях, где сварка длится минуты на шов, эта жертва складывается в реальные производственные мощности. Крупный серийный производитель должен купить промышленную манипулятору; мастерской, работающей со сменой из сорока видов деталей и не имеющей инженера по робототехнике, это не нужно, потому что простота кобота стоит больше, чем недостающая скорость. Мастерские, которые разочаровались в коботах, почти всегда те, чей объём вырос до уровня, оправдывающего промышленное решение, после того, как кобот был верным выбором — что является успехом, замаскированным под фрустрацию.
Сварочный комплект вокруг манипулятора

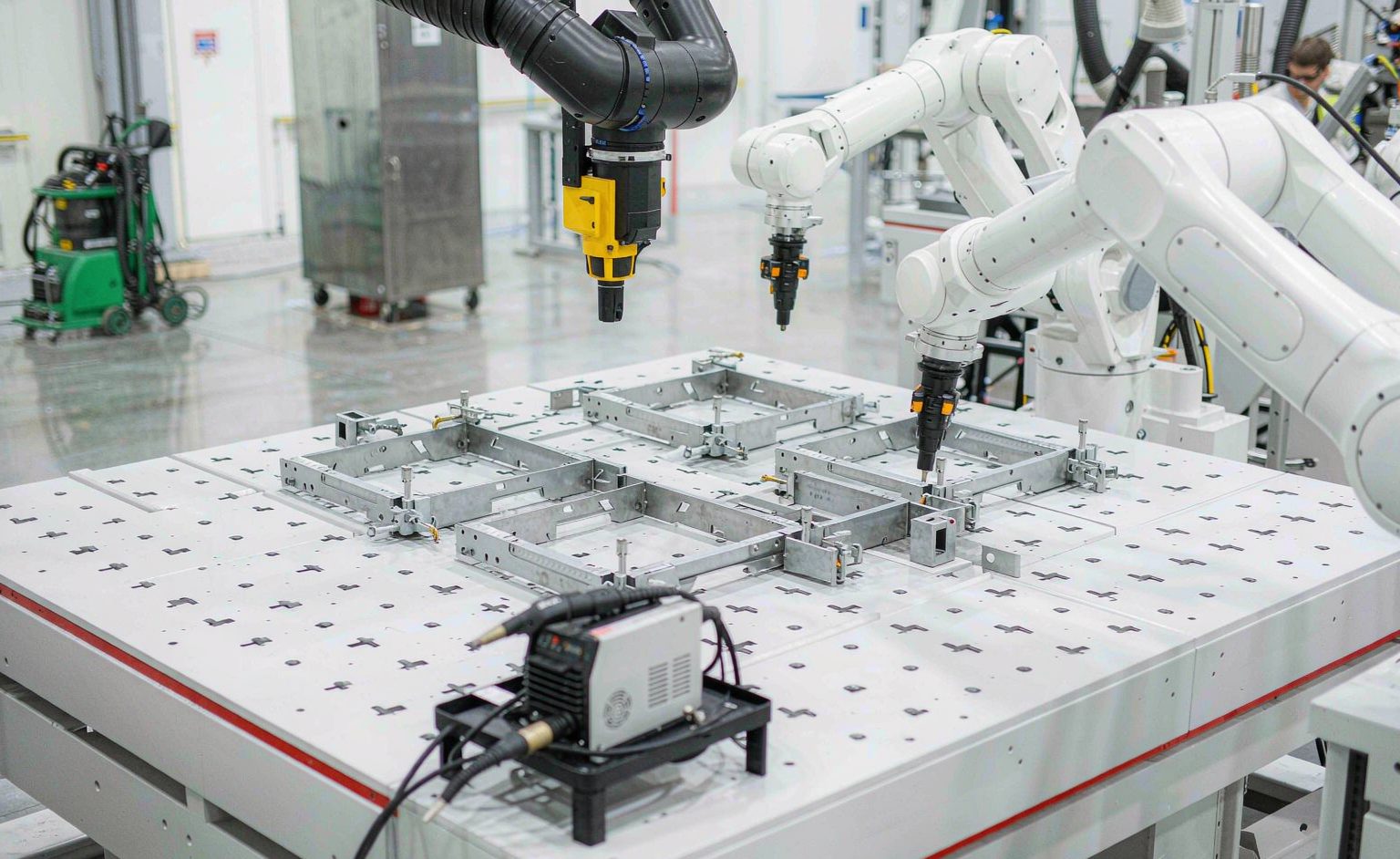

Система сварки с коботом — это не только манипулятор: управление горелкой и кабелями, рассчитанное на движение кобота, источник с подходящим интерфейсом, позиционеры или столы, рассчитанные на габариты детали, и система отвода сварочных дыма, которую неостановленная компоновка должна обрабатывать по-другому — часто на уровне стола, а не в кожухе. Комплект горелки заслуживает особого внимания: запястья коботов чувствительны к жёсткости кабелей, а плохо проложенные провода горелки мешают повторяемости манипулятора. Покупатели должны оценивать полный комплект от одного ответственного поставщика или настаивать на именованном интеграторе, который несёт ответственность за интерфейсы между брендом кобота, источником и столом. Промышленный аналог этого планирования находится в нашем руководстве по станциям лазерной сварки, и позиционирующее оборудование в двухосевых позиционерах.
Безопасность: проще, но не отсутствует
Ограничение по усилию не означает отсутствие риска — горелка всё ещё горячая, деталь по-прежнему проводит ток, а оценка риска юридически обязательна. Коллаборативное применение должно оцениваться как система: кобот, горелка, изделие, рабочее пространство и поведение человека вместе. Мастерские получают больше всего пользы от характеристик безопасности科比, когда поддерживают применение по-настоящему коллаборативным — загрузка деталей во время сварки роботом на противоположной стороне стола, с надзором, — и меньше всего, когда ограждают科比, всё равно, переплачивая коллаборативные цены за промышленные ограничения. Нормативная база на коллаборативные роботы а процессы дуговой сварки обосновывает терминологию, используемую здесь.
Последовательность закупок, которая работает
Начните с гистограммы ваших деталей: длина швов, вес деталей, частота переналадки. В ходе демо покажите обучение самой сложной семье деталей — если ваш сварщик не может в течение дня составить приемлемый путь, то обещание простоты кобота проваливается на вашей геометрии. Рассчитайте полную стоимость ячейки, включая оснастку и вытяжку, и сравнивайте с общей стоимостью промышленной альтернативы, а не только с ценой робота. И явно планируйте трудовую модель: кто обучает, кто эксплуатирует, кто обслуживает. Кобыты выигрывают там, где этот план использует суждение сварщика и стабильность робота; они разочаровывают там, где план предполагает, что один выполняет работу другого.
Часто задаваемые вопросы
Может ли кобот сваривать так же хорошо, как промышленный робот? Качество сварки сопоставимо — оба выполняют обученный путь. Различия заключаются в скорости, грузоподъёмности и рабочем радиусе, а не в целостности сварного шва.
Нужны ли коботам ограждения? Часто нет, при наличии действующей оценки рисков коллаборативного применения — отсутствие ограждений и их компактность являются большой частью их ценности. Решает оценка, а не проспект.
Каков реалистичный диапазон затрат? Полные коллаборативные сварочные ячейки обычно обходятся в несколько раз дешевле сопоставимых промышленных ячеек, но честное сравнение включает оснастку, столы и вытяжку — там, где дешевые комплекты незаметно добавляют стоимость.
