3Dロボティカルカッティング：複雑な金属部品のためのスマートソリューション
複雑な3D部品の処理
多くの部品は、その形状やアクセス要件のため、従来の切断装置では簡単に処理できません。.
3Dロボティクス切断は、以下のような用途に適しています：

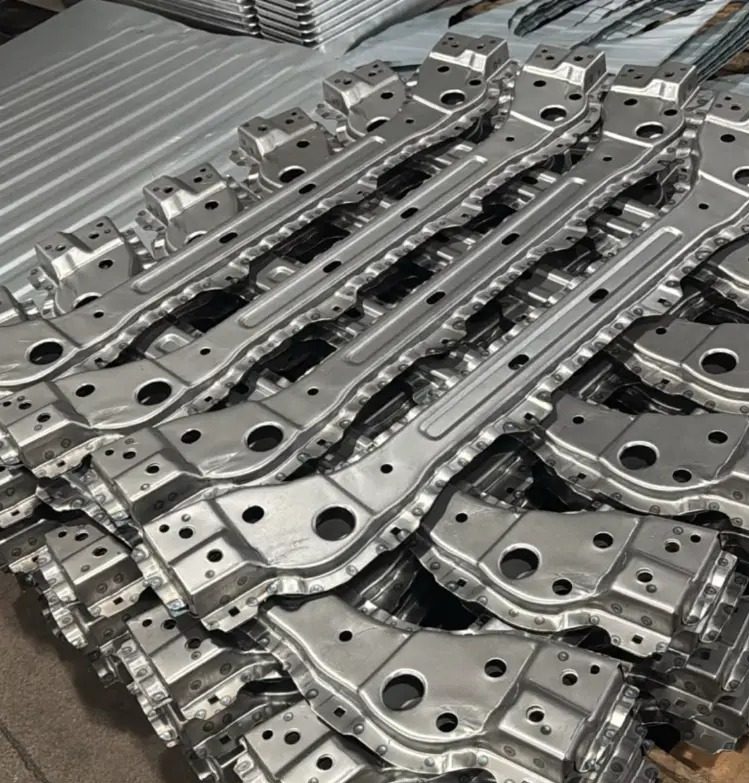

- 自動車部品
- エキゾーストシステム
- チューブ構造

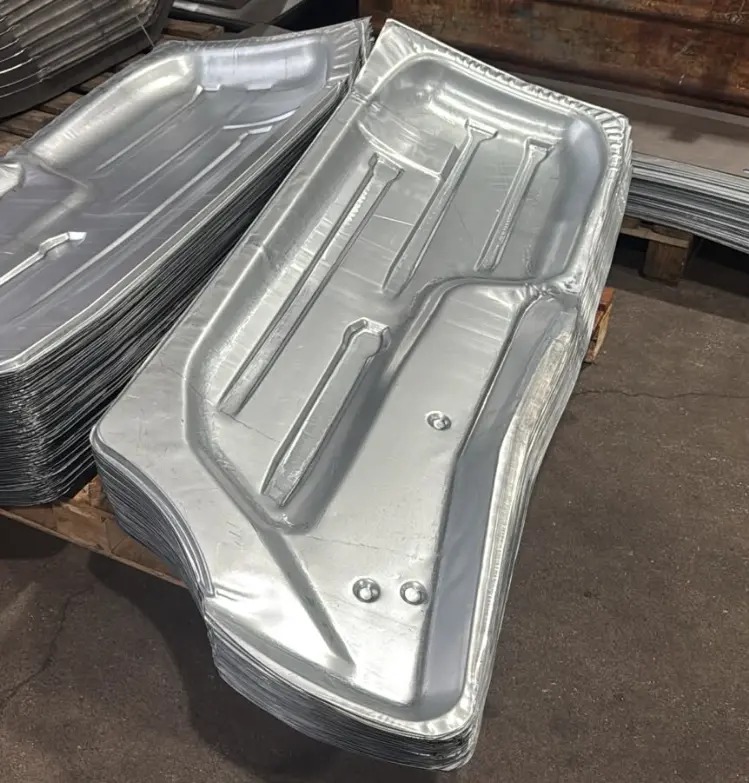

- 機械フレーム
ロボットはワークピースの異なる領域に到達し、一貫した品質で複雑な切断パスを完了できます。.
治具とセットアップ時間の削減
異なるモデルやカスタム製品を生産するメーカーにとって、専用治具は生産コストと準備時間を増加させる可能性があります。.
ロボティクス切断では、プログラムを更新することで生産変更を実現できることが多く、異なる製品により柔軟性をもたらします。.
安定した品質による柔軟な生産
ロボティクス切断の価値は、切断能力だけでなく、生産の柔軟性にもあります。.
6軸運動とプログラム可能なパスにより、メーカーは異なる製品設計に適応しながらも、再現性の高い切断結果を得ることができます。.
適切な切断ソリューションの選択
3Dロボティクス切断は、すべてのCNC切断機を置き換えるために設計されたものではありません。.
平板や標準化された部品の場合、CNC設備は依然として非常に効率的なソリューションです。.
しかし、多角的な切断と柔軟な生産が必要な複雑な3次元部品の場合、ロボティクス切断は効果的なソリューションを提供します。.
3Dロボット切断 — 2Dを超える場面
3D切断がその複雑さを正当化するのは成形品であり、フラットシートではない。テーブルが正直な適用例だ。.
| パーツタイプ | 2Dフラットベッド | 3Dロボット |
|---|---|---|
| 平面ブラケット | 優位：高速、低コスト | 過剰 |
| チューブ/パイププロファイル | レーザチューブマシンが必要 | 複雑なミッターで優位 |
| 成形/3Dシェル | 不可能 | 優位：治具でトリミング可能 |
| 水圧成形部品 | 不可能 | 優位 |
よくある質問
3D切断にはパーツのCADが必要か？
必要 — 正確な表面データ。CADが存在しない場合は、サンプルパーツのスキャンが機能する。.
精度の期待値は？
良好な定位置付けでは、トリムされたエッジで±0.1〜0.3 mm；大きめの非支持シェルではゆるい。.
システム選択： 購入ガイド あんど レイザー vs CNC. 参考： レーザーカット.
3D切断がその価値を発揮するパーツと業界
3Dロボット切断の経済性はパーツ固有のものだ。速度ではなく幾何学が制約となる場所で報われる：
- 自動車用高圧成形チューブ — 曲がったチューブセクションの穴、スロット、トリムラインを一度のプログラムで。.
- 打抜きボディパネルとブラケット — フラットベッドアクセスが不可能な成形後のトリミングと突き抜け。.
- サニタリ、およびHVAC フィッティング — エルボやティーのサドルカットと枝管ホール。.
- 構造鋳造品 — 専用ダイなしで不規則表面からのゲートとリスナーの除去。.
| 要件 | 典型的なロボット性能 |
|---|---|
| 位置精度 | キャリブレーション付きで±0.05〜0.1 mm |
| ケル幅 | 材料と出力により0.1〜0.3 mm |
| エッジ品質 | 薄板ではバリ最小化；パラメータ調整でドロスなし |
成功を左右するのは2つの条件だ。第一に、パーツの提示方法：3D切断は湾曲は許容するが、無秩序は許容しない — 数十分の一ミリメートル以内で位置を再現する治具は選択肢ではなく、予算の一部である。第二に、オフラインプログラミング：新しいパーツごとにティーチペンダントの時間を要すれば、ROIは崩壊する。両方を確認する購買者 — 受入試験での治具の再現性と、納入にオフラインプログラミングが含まれること — は、数時間で新しいバリエーションを切断できるマシンを得る。これらの確認を省く購買者は、ロボットが高価な部分ではなかったことを後から発見することが多い。.
初回購入者向けの予算メモ：契約前に、代表的な「最難部品」をオフラインでプログラミングする。最も難しい部品が数時間でプログラミングでき、初回試行で検証できれば、フロートの経済性は成立する；何日もかかる場合は、量産が重要になる前に治具や提示方法の見直しが必要だ。.
