TrueSyn カスタマイズされたフィクスチャ

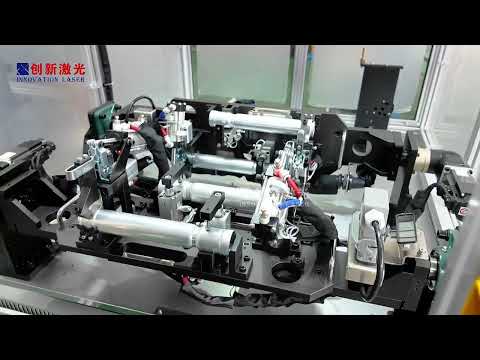

ロボット溶接セルのワークホールディング フィクスチャ
ロボット溶接セルでは、治具は溶接プロセスのために 1 つまたは複数のワークピースをしっかりと保持して配置するように設計された特殊なデバイスです。 主な役割は、精度、安全性、効率性です。.
タイプ 1: 手動クランプ治具
タイプ: スイング クランプ、プッシュ クランプ、トウ クランプ、クイック リリース レバー。.
機能: ワークピースを人が操作する力でロケータに対してしっかりと保持する。 シンプルで信頼性が高く、小規模から中規模の生産に費用対効果が高くなります。.
タイプ 2: 空気圧/油圧作動式の固定具
タイプ: ロボットの PLC によって制御されることが多い空気圧シリンダーとクランプ。.
機能: 自動化された迅速かつ一貫したクランプ力を提供するため。 これは、大量生産、サイクル タイムの短縮、および「消灯」の製造に不可欠です。 安全インターロックにより、ロボットが部品を完全にクランプした場合にのみ溶接を行うようにします。.
タイプ 3:専用の器具
タイプ: 単一の大量の部品用に設計された、特注の、多くの場合、頑丈な鋼製の固定具。.
機能: 特定のコンポーネントに対して最高の速度、剛性、および精度を実現します。 多くの場合、複数のクランプとロケータを組み合わせて複雑なアセンブリにします。.
コア機能の概要
場所: ワークをピン、ストップ、およびサーフェスを使用して、3D スペースに正確に配置します。.
クランプ: 力を加えてロケータにしっかりと固定し、移動や溶接力による動きを防ぎます。.
アクセスと到達可能性: ロボット トーチがすべての溶接ジョイントに衝突することなくアクセスできるように設計されています。.
再現性: フィクスチャにロードされるすべての部品が、ロボットの精度の基本となる、まったく同じ位置にあることを確認してください。.
安全性: 部品が正しくクランプされていない場合に動作を防止するために、セルの安全システムと統合されています。.
TrueSyn の専門知識:
お客様の溶接自動化プロジェクト全体を処理する社内の専門知識があります。 機械、電気、溶接のプロセス エンジニアのチームが一斉に作業してターンキー ソリューションを提供します。 設計と統合からインストールとサポートまで、すべての自動化ニーズに対応する単一のソースを提供します。.
要件を提出する
技術評価
デザインと製作
配送とサポート
信頼できるアフターサービス.
当社のサービス チームは、迅速なトラブルシューティング、リモート アシスタンス、オンサイト サポート、生涯の技術ガイダンスを提供して、生産を安定かつ効率的に保つために提供します。.
