オイルクーラー製造用レーザー溶接ソリューション
より良い溶接品質
オイルクーラーには、漏れを防ぐために連続的で信頼性の高い溶接ビードが必要です。.
レーザー溶接は集中した熱源を作成し、溶接領域の制御を改善するとともに、過剰な熱入力や変形などの一般的な問題を軽減します。.
薄肉金属部品に適している
多くのオイルクーラーはアルミニウム合金やステンレス鋼で作られており、溶接時に正確な熱制御が必要です。.
レーザー溶接の低い熱入力は、歪みを減らし、製品の精度を維持するのに役立ちます。.
自動化による安定した生産
大量生産において、溶接の一貫性は極めて重要です。.
ロボットレーザー溶接システムは、安定した溶接パスとパラメータを維持でき、手動操作への依存度を減らし、生産効率を向上させます。.

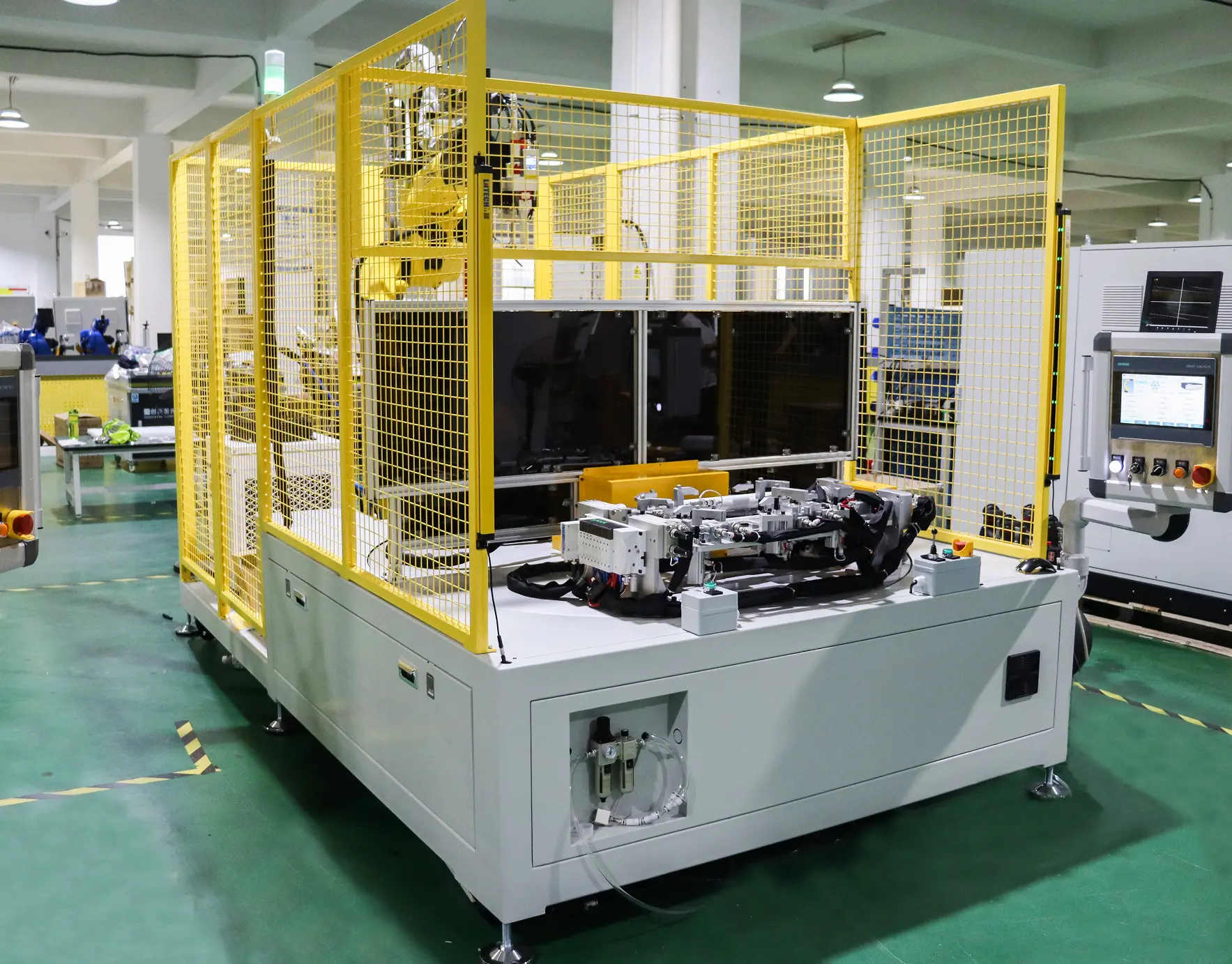

カスタム治具を備えたFANUCロボットレーザー溶接セル
オイルクーラーの生産において、溶接システムは以下を統合できます：

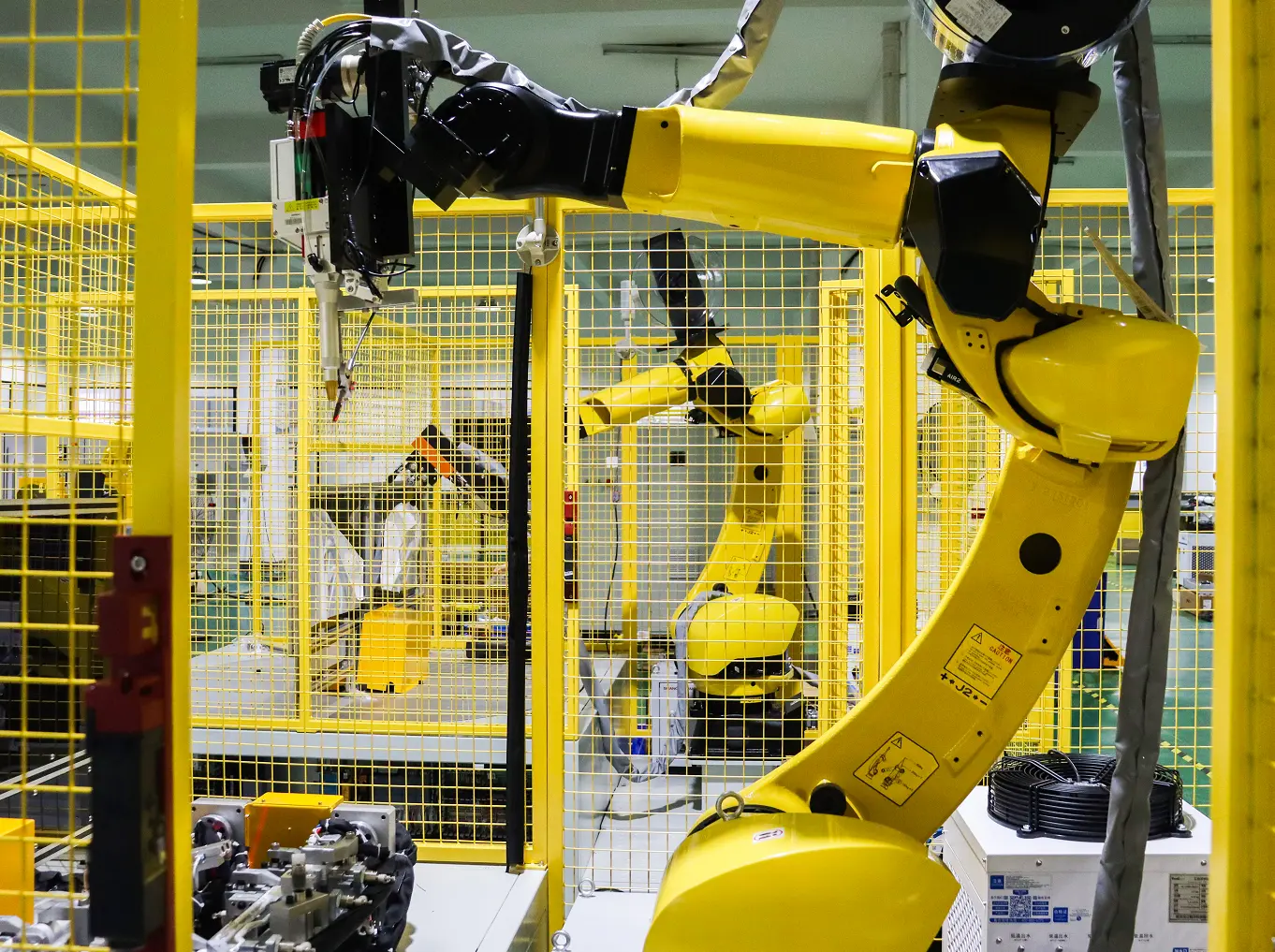

- FANUC産業用ロボット
- レーザー溶接システム
- カスタマイズされた溶接治具
- セーフティおよび制御システム

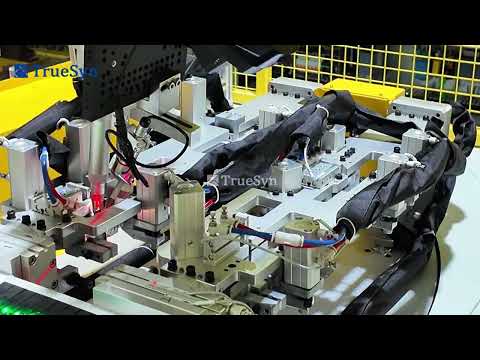

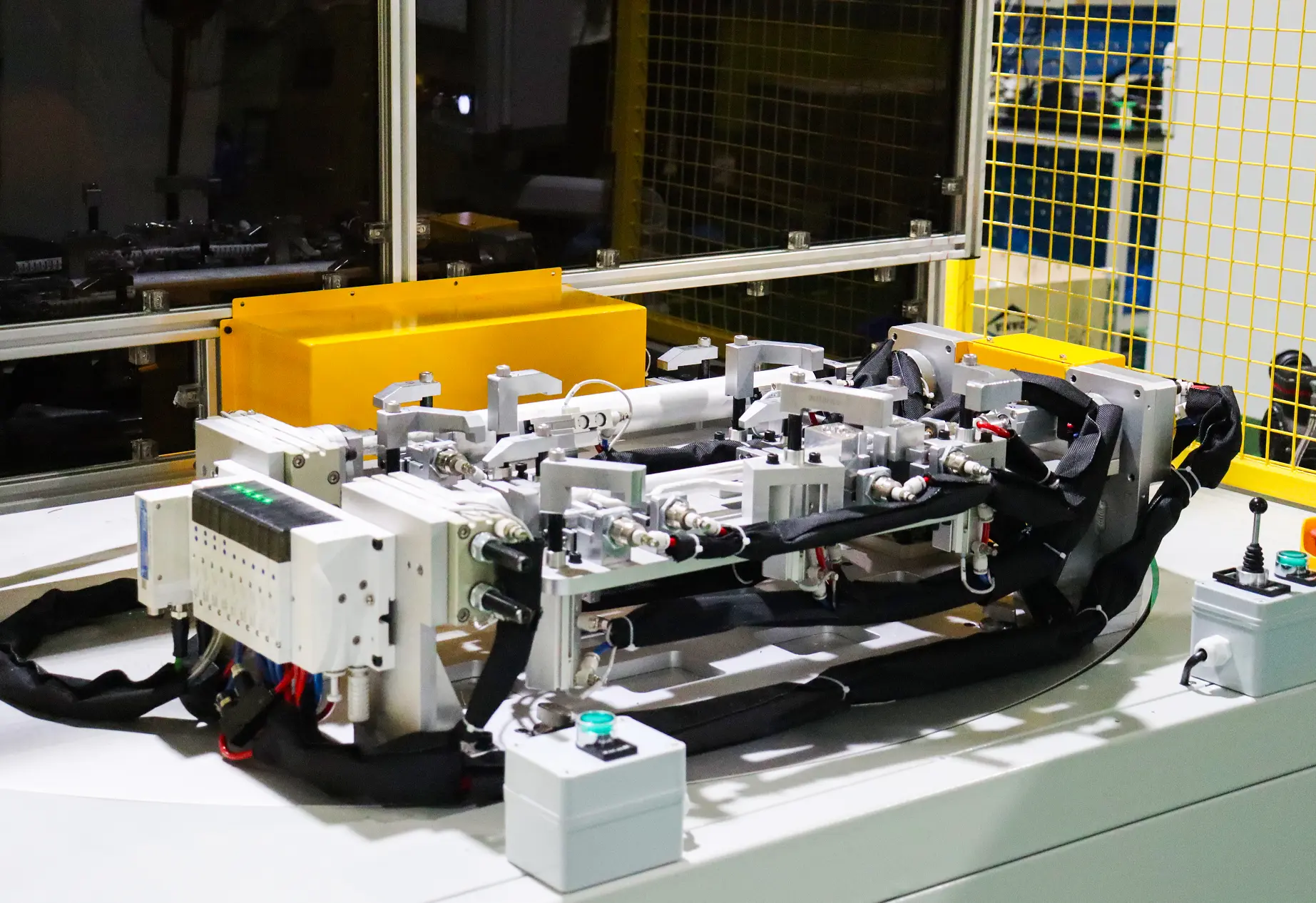

カスタマイズされた治具は、製品構造に合わせて特別に設計されており、工程全体を通じて正確な位置決めと安定した溶接を保証します。.
適切に設計された治具は、溶接精度を維持し、製品の動きを減らし、再現性を向上させるのに役立ちます。.
オイルクーラーメーカーのための完全な溶接ソリューション
成功するレーザー溶接は、適切なレーザー光源やロボットを選択することだけではありません。製品設計、治具構造、溶接パラメータ、生産要件などすべてが最終的な溶接性能に影響を与えます。.
ロボットレーザー溶接技術とカスタム治具設計により、メーカーはより安定した溶接品質、高い効率、そして優れた生産一貫性を達成できます。.
オイルクーラーの接合部マップ
オイルクーラーは漏れ率を要とする製品であり、すべての接合部が圧力境界を構成します。そのため、 laser は許容公差がミクロン単位で維持可能な接合部に選択されます。下記のマップは、品質を決定する4つの接合部を対象としております：
| 接合部 | 材料ペア | レーザに適している理由 |
|---|---|---|
| チューブからヘッダー | アルミ合金、薄肉 | 貫通を制御しつつ、貫通焼けを防ぐ |
| フィンのチューブへの接触 | クラッドアルミニウム | 低熱影響でフィンの形状を保護 |
| ポートとフィッティングの溶接 | アルミから鋼/真鍮アダプター | 異種材料間の安定した再現可能な貫通 |
| ブラケットとマウント | 構造肉厚 | 治具に適した角度での深い狭い溶接 |
重要な受入基準は熱サイクル時の漏れ率であり、溶接の外観ではありません。室温で合格したクーラーでも、貫通がばらつくと500回の熱ソークサイクル後に滴漏が生じ得ます。そのため、ソリューションの見積もりには、漏れ試験方法、サイクル数、円筒形チューブ形状を保持する治具のコンセプトを明記すべきです。これら3点は、セルが生産部品を送り出せるのか、あるいは再作業が必要かを決定づけます。コアー全体への歪み制御が第二の戦場であり、その手法は 精密 laser 溶接自動化, に、接合部設計の基礎は 接合部設計とアライメント許容公差. 参考： に、 あんど オイルクーラー.
への
気密シール.
には詳述されております。.
